По запросу
Артикул: 50478

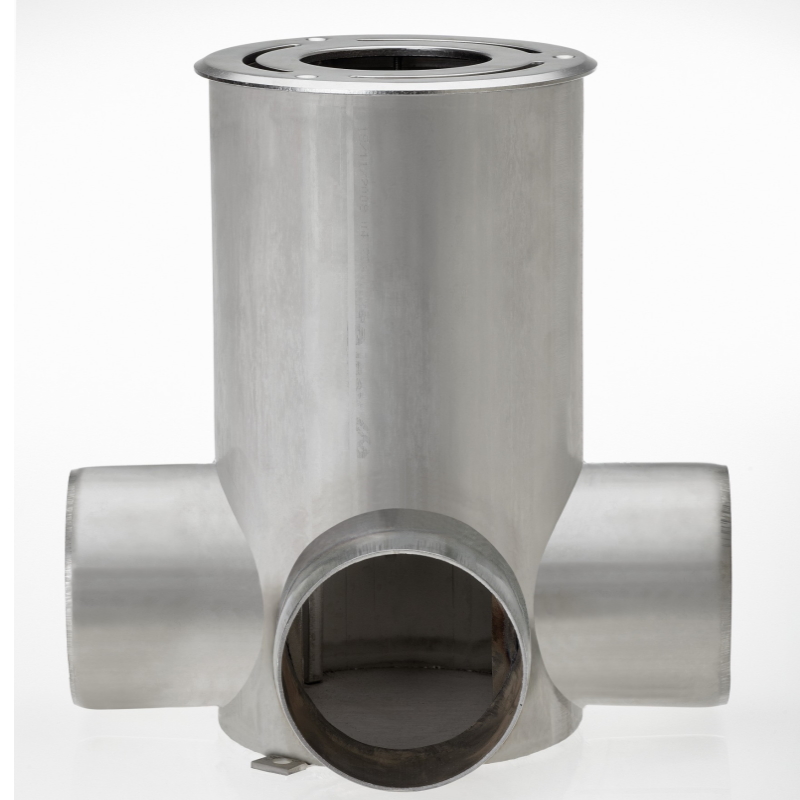

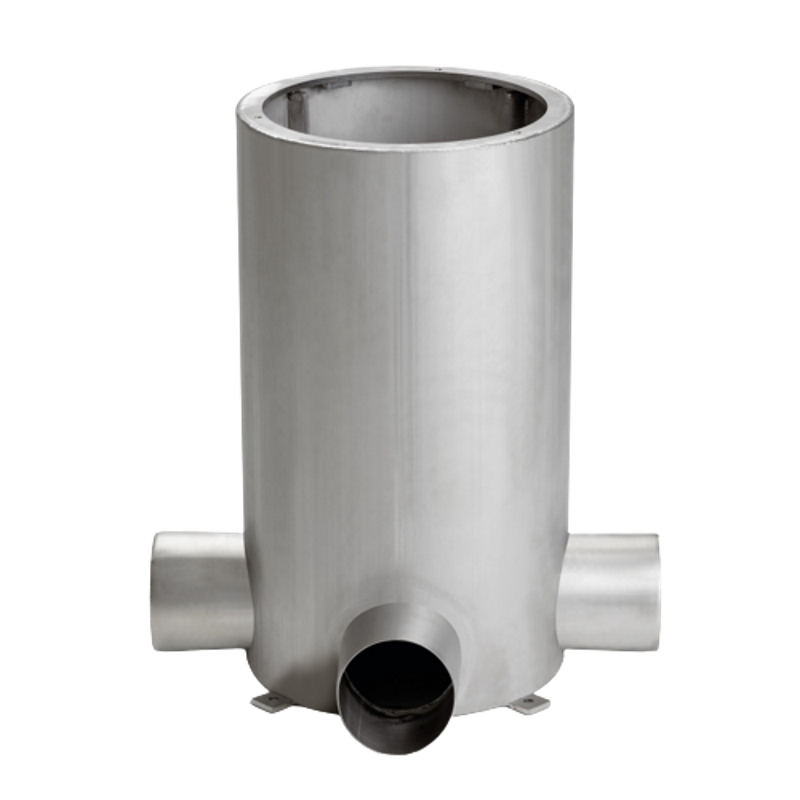

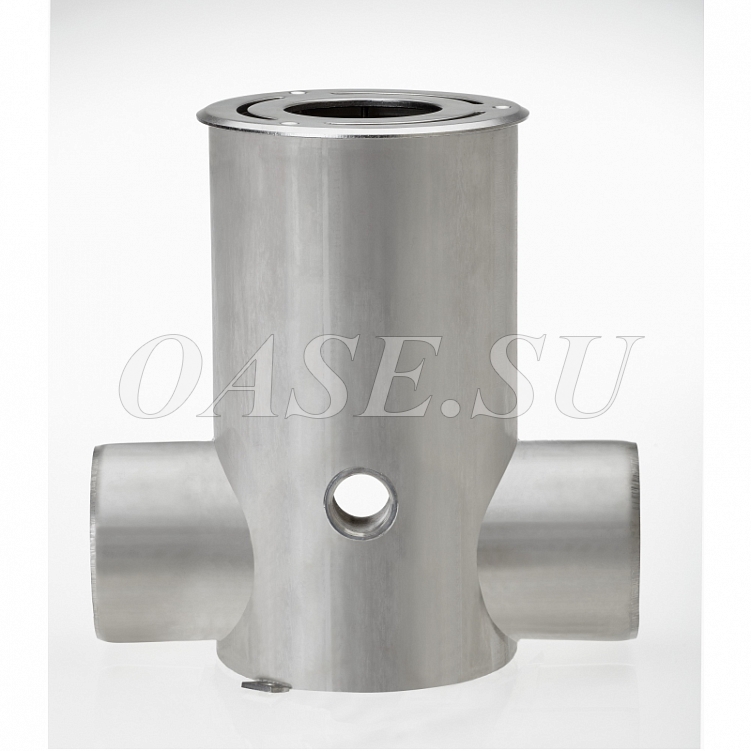

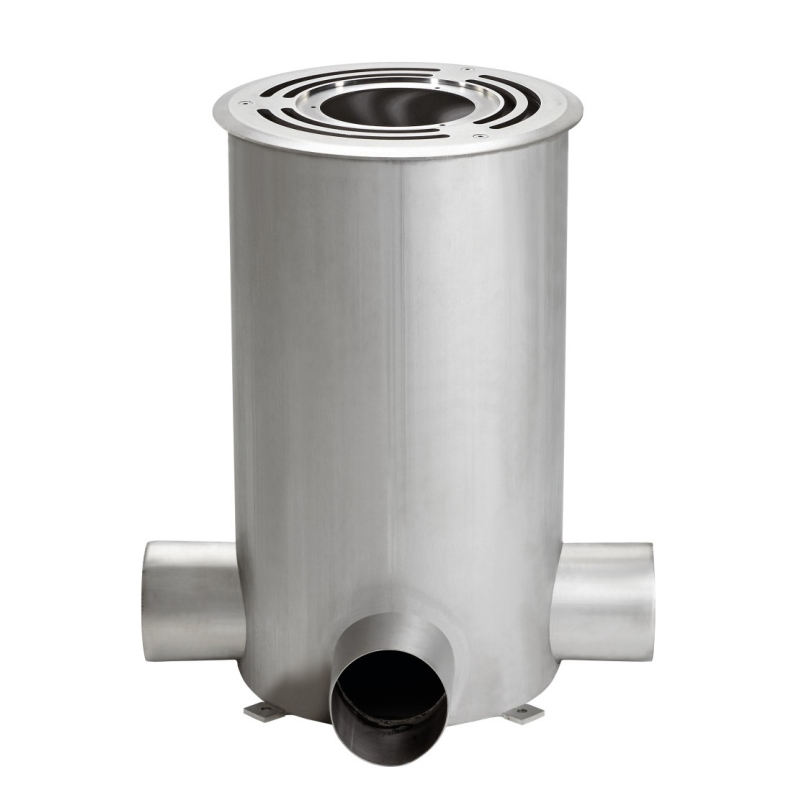

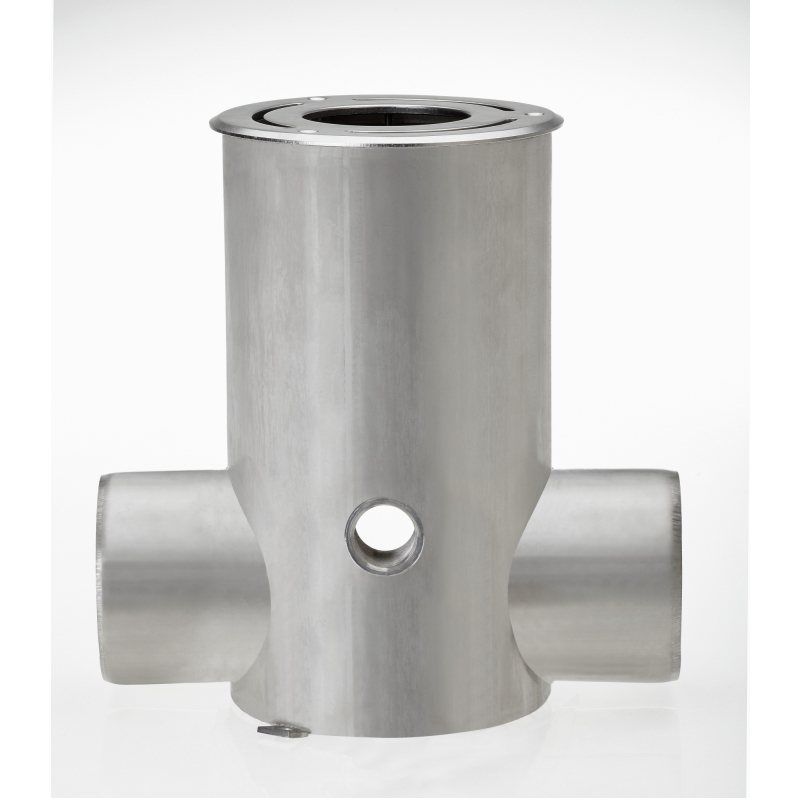

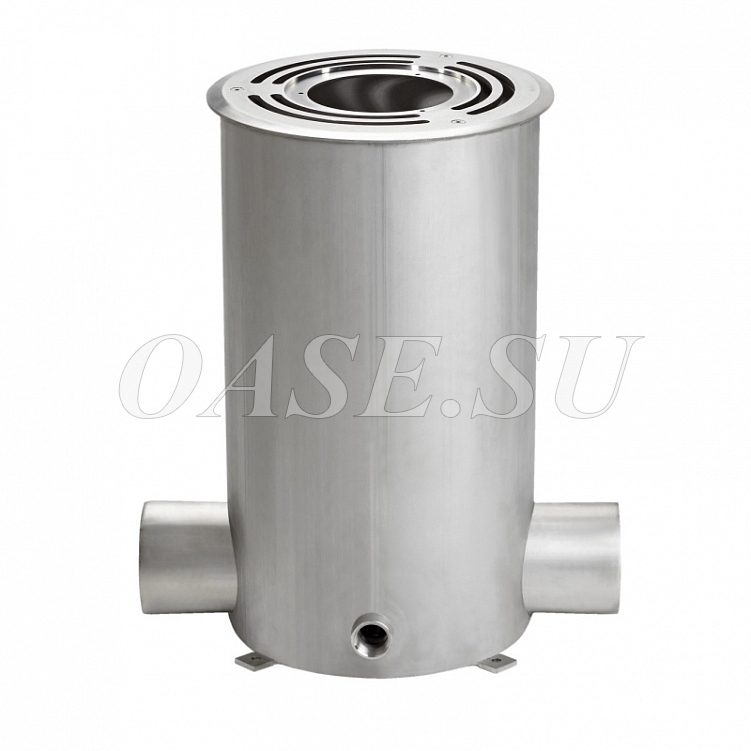

Компактная водная установка - даже без большого бассейна можно быстро и
легко реализовать ваши дизайнерские идеи на свободных пространствах.
Вес, кг
23,0
Артикул
50478
Материал
томпак, нержавеющая сталь
Подключение, мм - дюйм
25
Размеры высота, мм
536
Размеры длина, мм
466
Размеры ширина, мм
386
Соединение, слив
3 x Ø 110

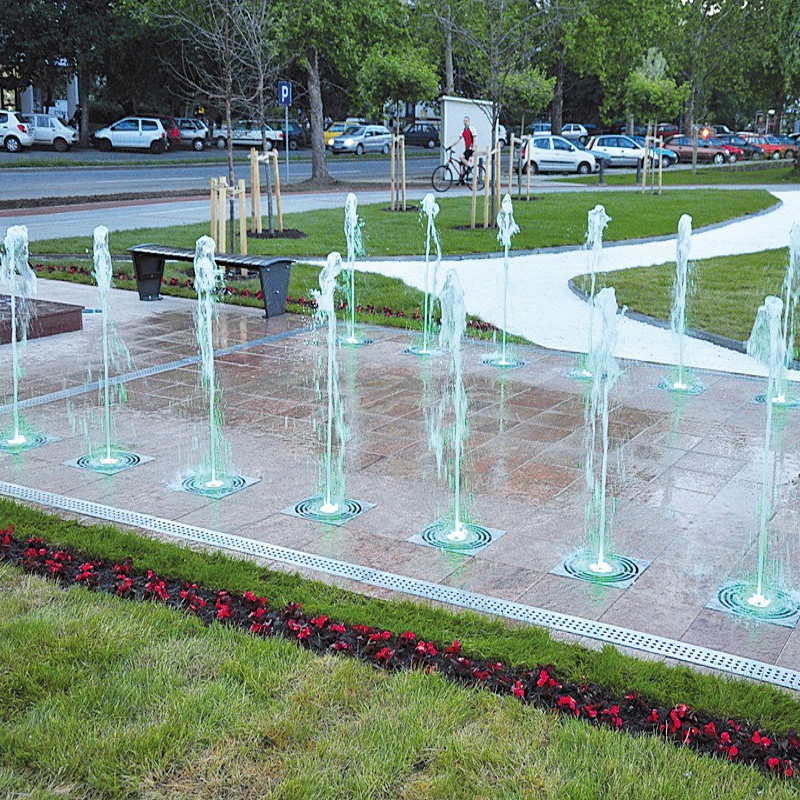

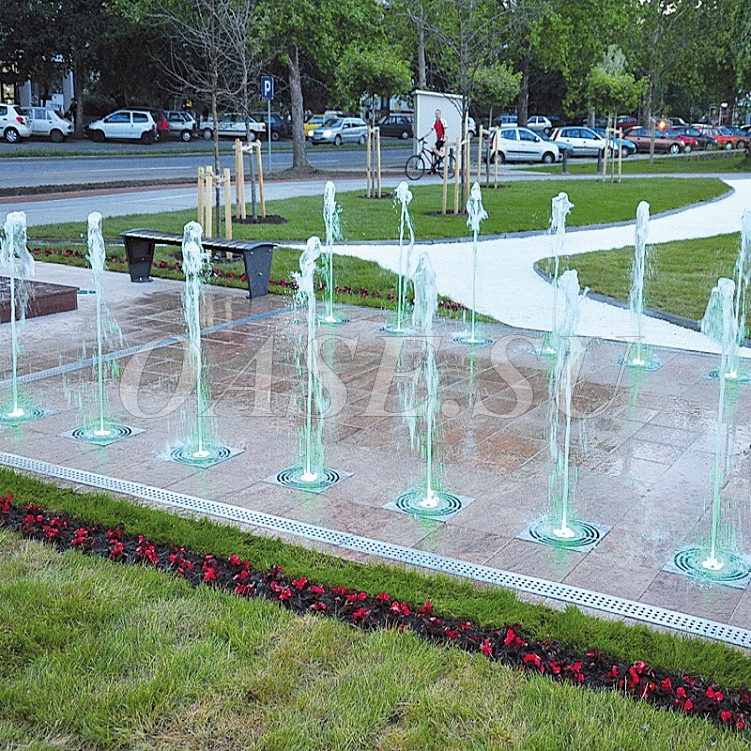

- Идеально подходит для установки на открытых участках и многофункциональных площадках
- Легкая установка
- Оборудование предусматривает три соединения DA110/ DN 100 и две уплотнительные крышки
- Напорный патрубок соединение G1'' с углом 90гр.
- Характеризуется прочной конструкцией, выполненной из высококачественной нержавеющей стали
- Привлекательные комбинации без открытой водной поверхности

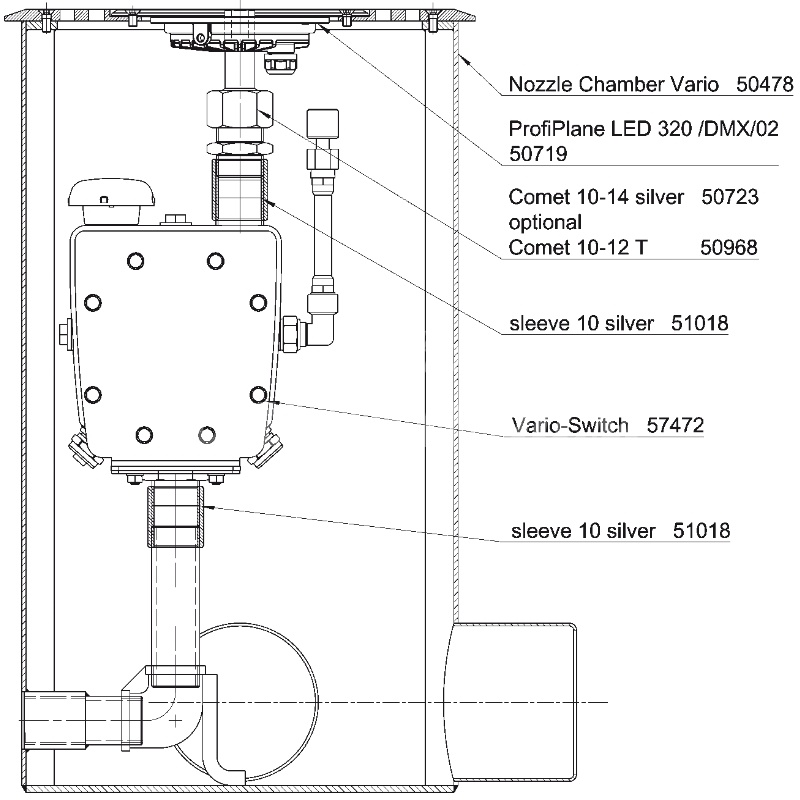

- Подходит для подземной установки Profiplane LED 320/DMX/02 или Comet и Schaumsprudler

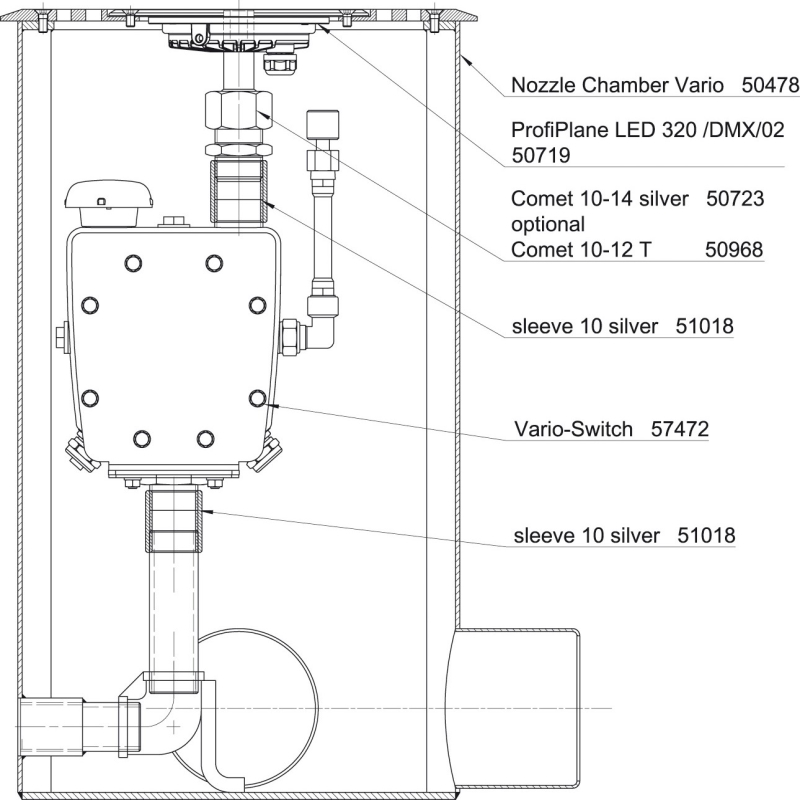

- С помощью камеры Vario вы также можете легко установить быстродействующий клапан Vario-Switch 010a

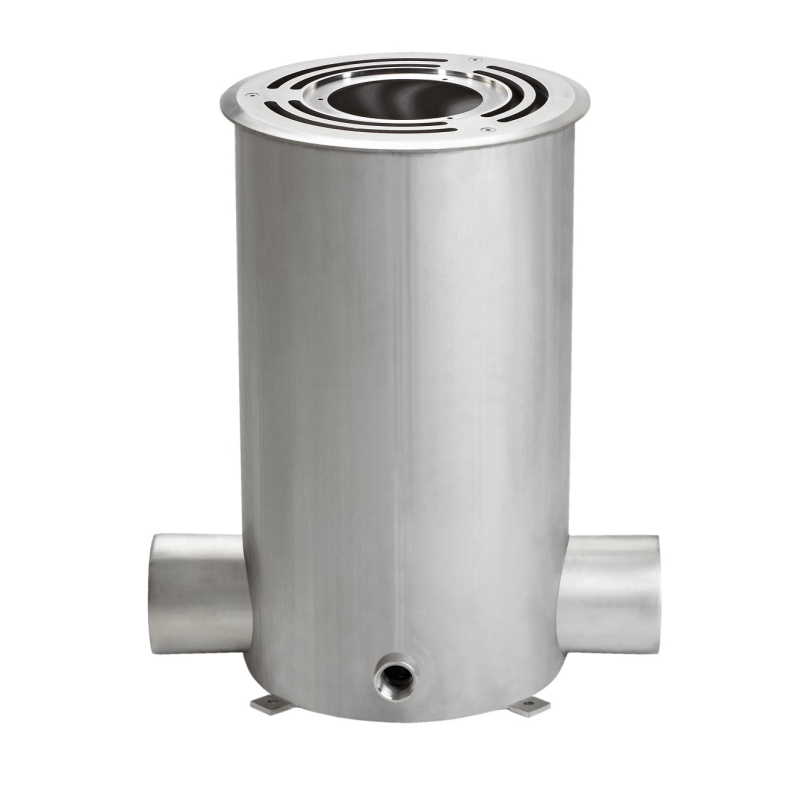

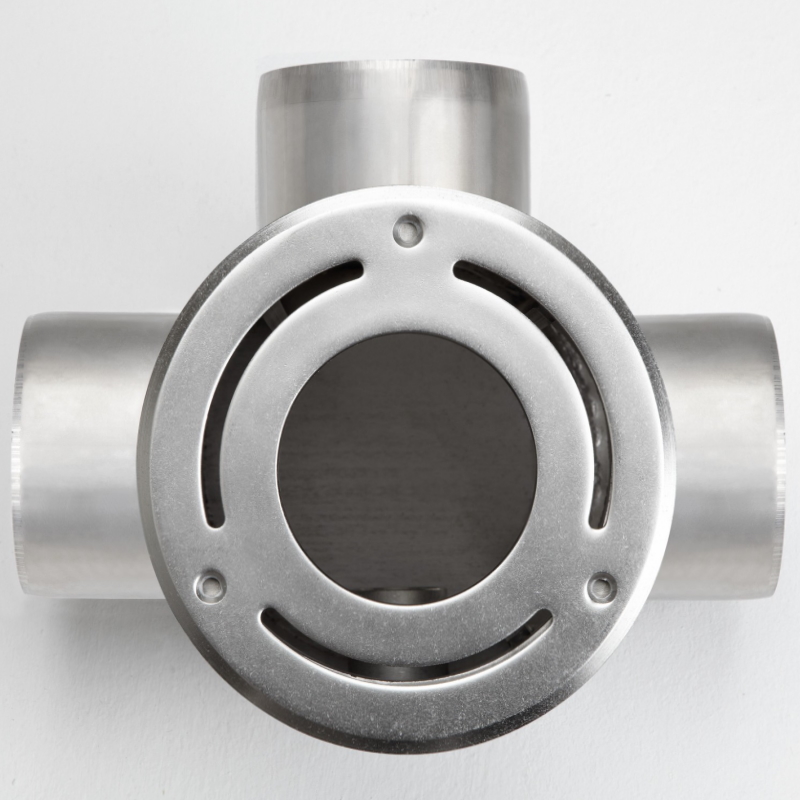

- С крышкой
- Инструкции
- Смотреть каталог
- Страница каталога DOK_PRD_KS_50477-NozzleChamberSingle_#SEN_#AQU_#V2.pdf (PDF)

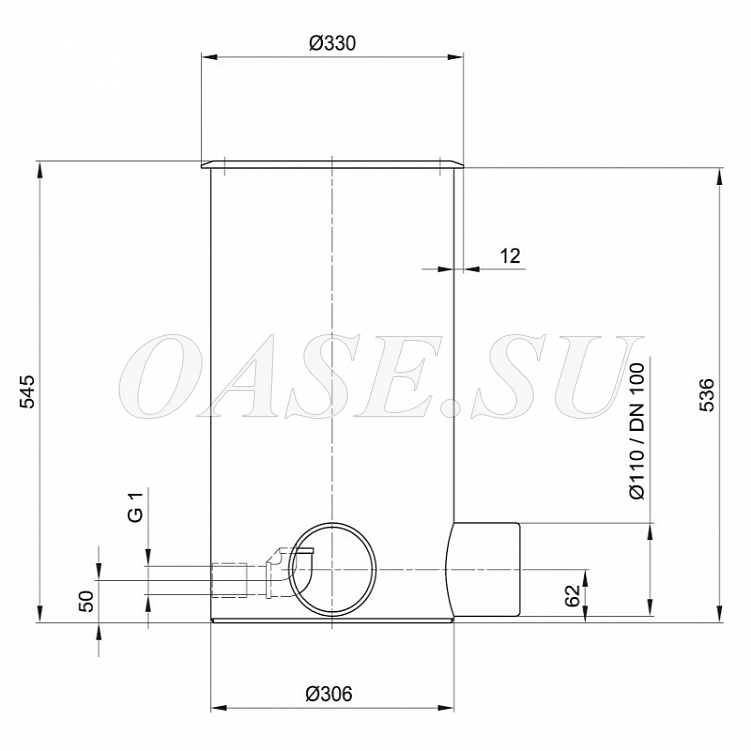

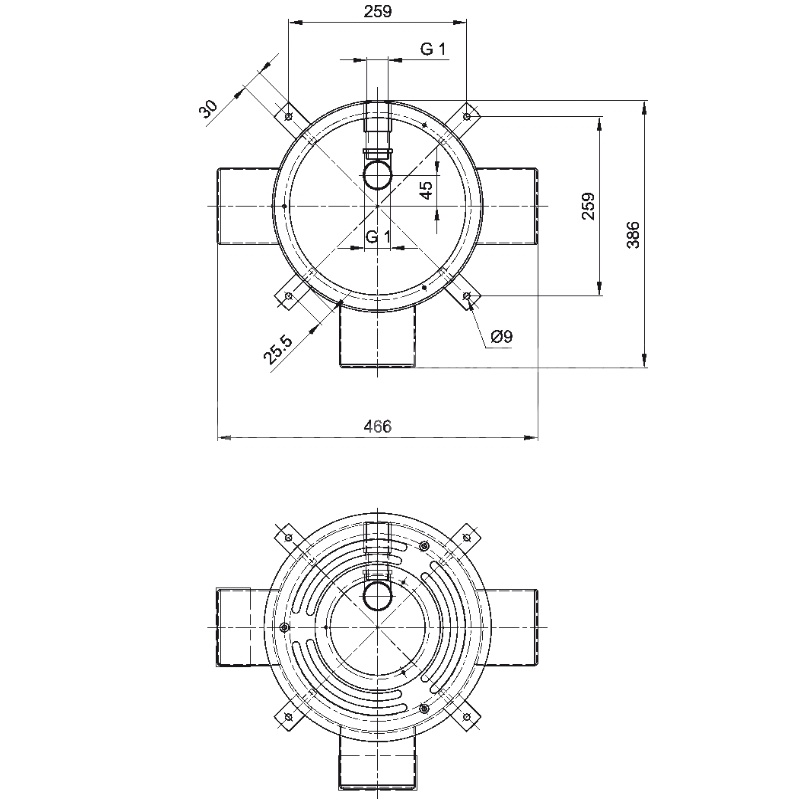

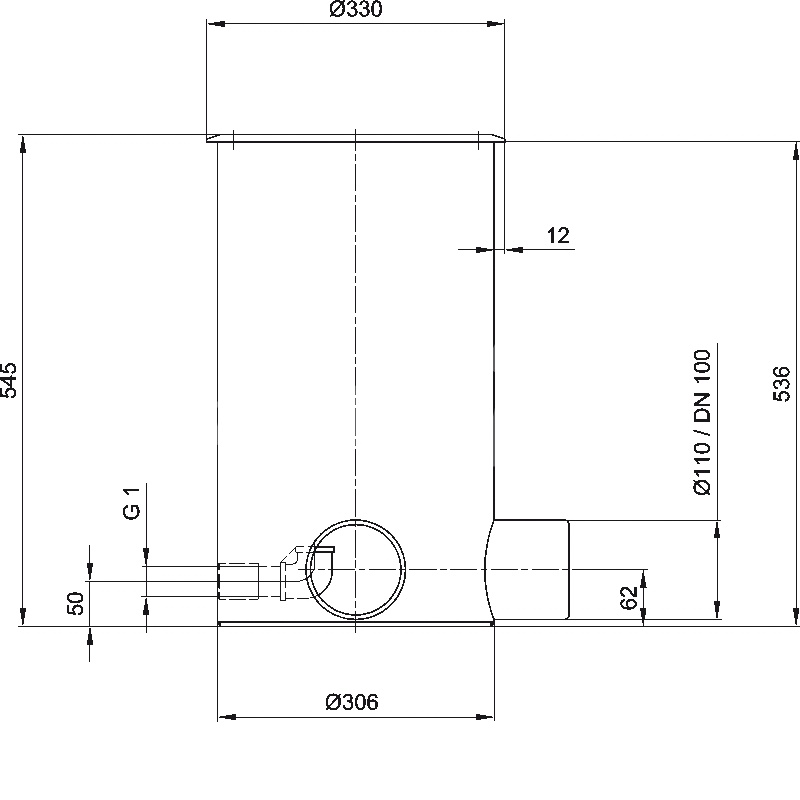

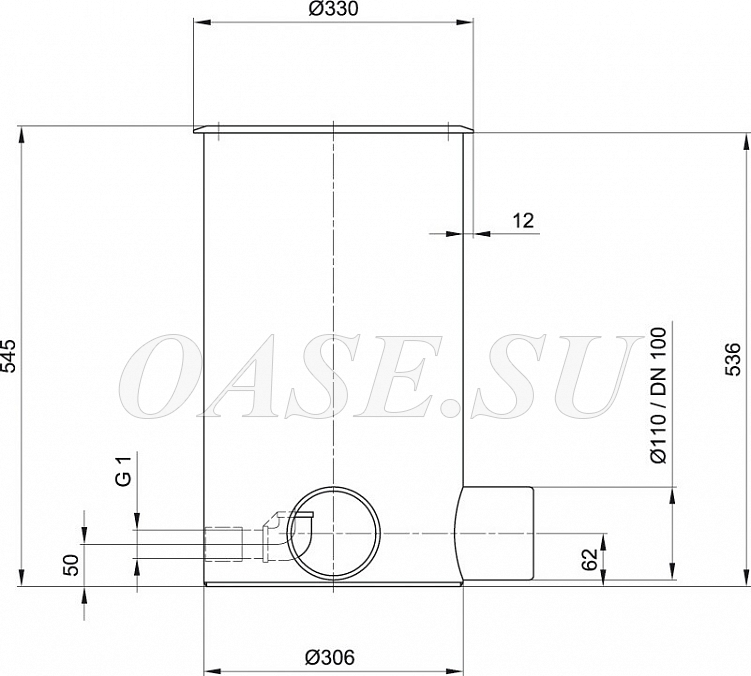

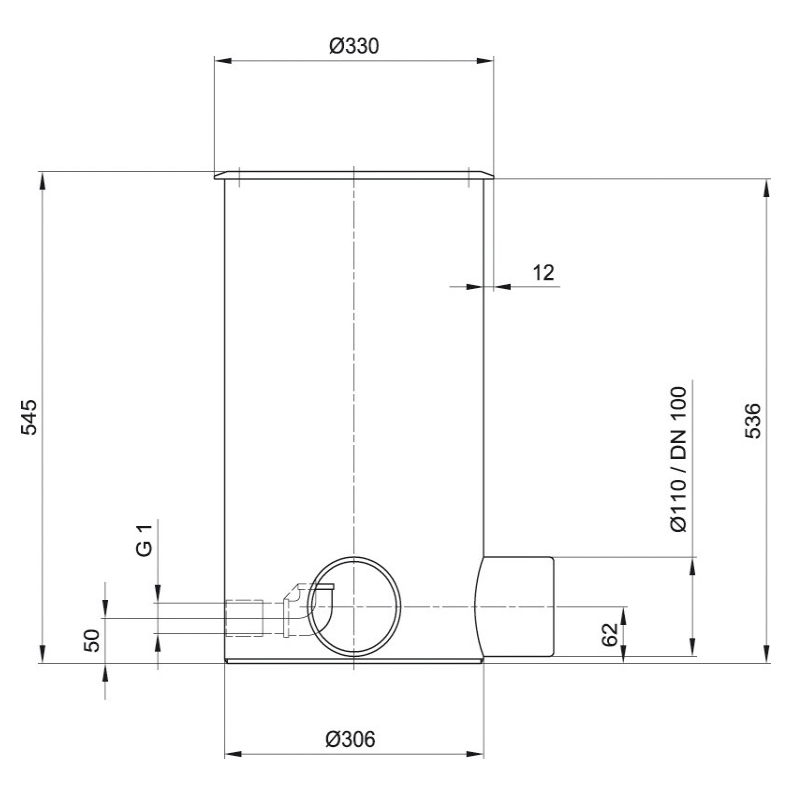

- Чертеж с размерами ZEI_PRD_MA_50478-NozzleChamberVario-003_#SALL_#AQU_#V1.tif (TIF)

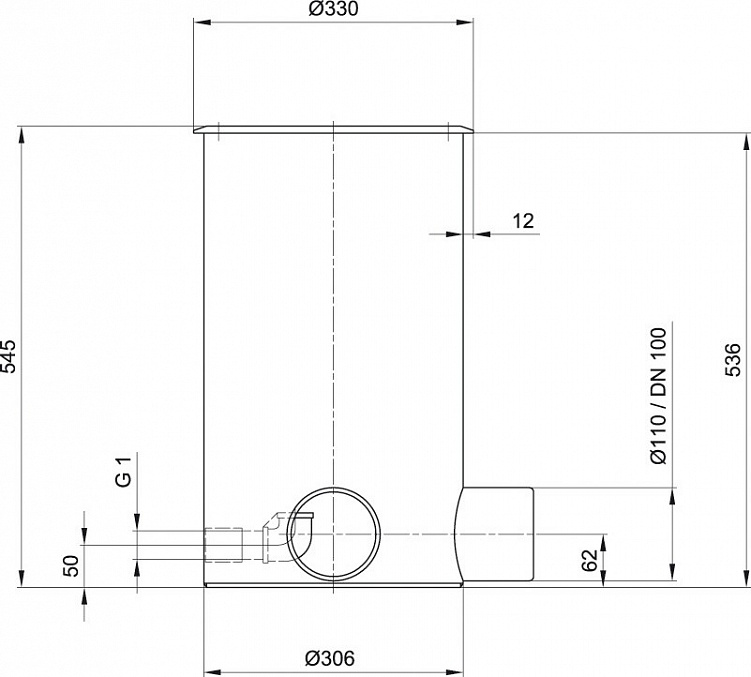

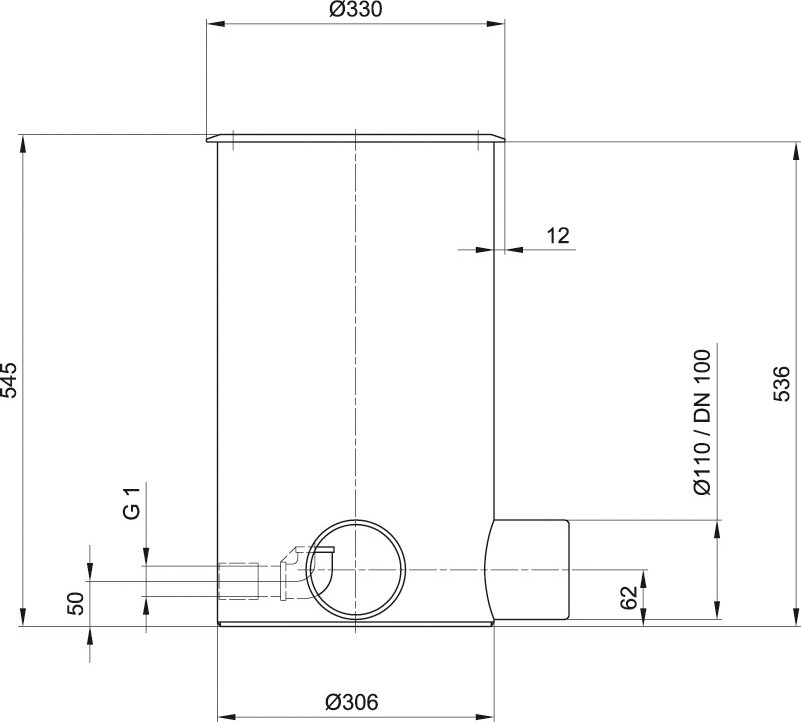

- Чертеж с размерами ZEI_PRD_MA_50478-NozzleChamberVario-002_#SALL_#AQU_#V1.tif (TIF)

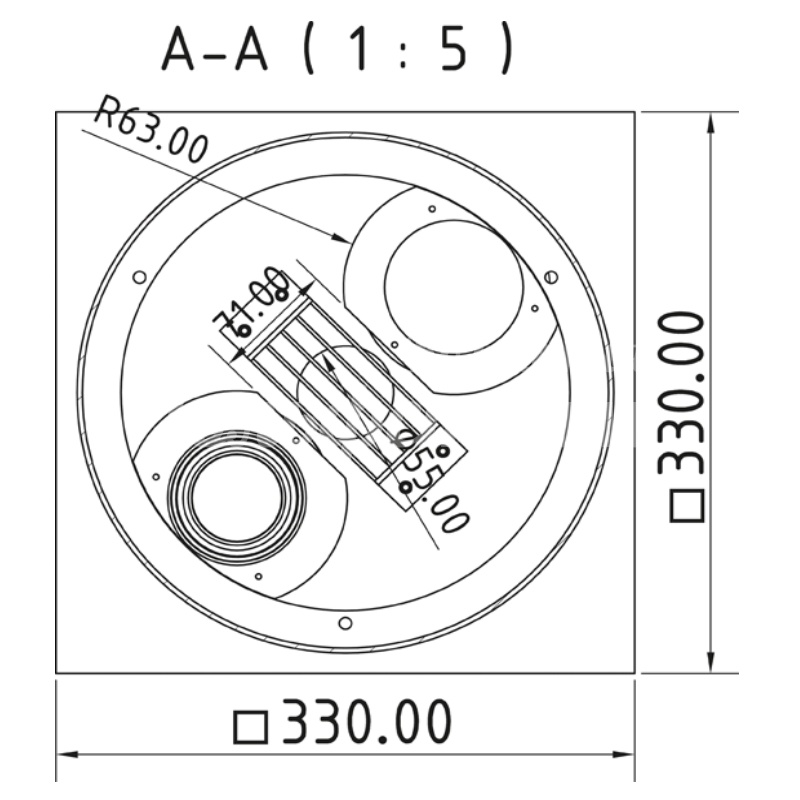

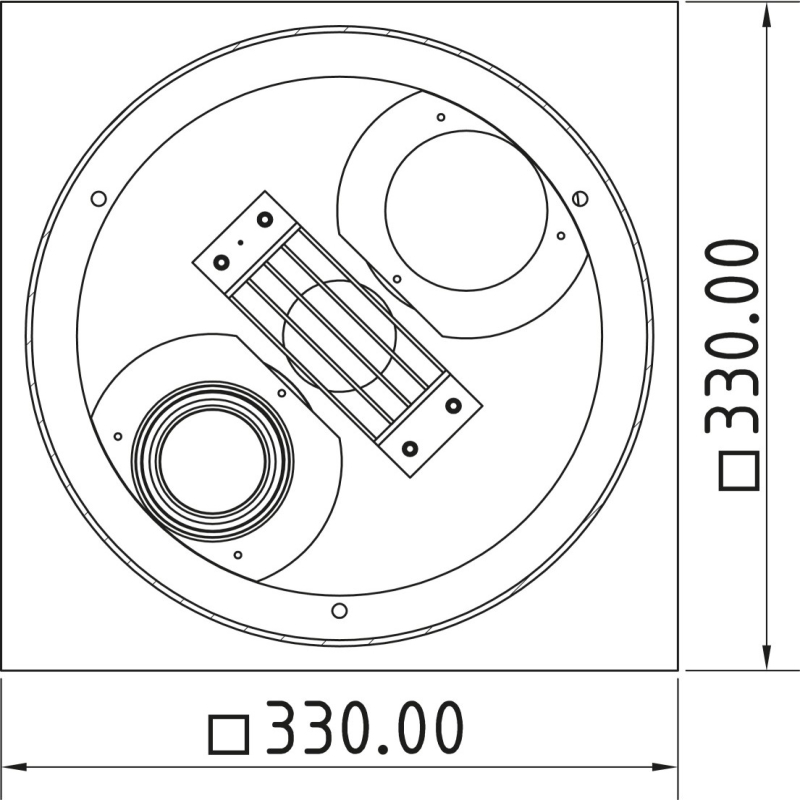

- Чертеж с размерами ZEI_PRD_MA_50478-NozzleChamberVario-Abdeckplatte-004_#SALL_#AQU_#V1.tif (TIF)
- Чертеж с размерами ZEI_PRD_MA_50478-NozzleChamberVario-006_#SEN_#AQU_#V1.tif (TIF)
- Чертеж с размерами ZEI_PRD_MA_50478-NozzleChamberVario-Abdeckplatte-005_#SALL_#AQU_#V1.tif (TIF)
- 3D чертежи ZEI_PRD_3D_50478-NozzleChamberVario-001_#SALL_#ADWG_#V2.dwg (DWG)
- 3D чертежи ZEI_PRD_3D_50478-NozzleChamberVario-001_#SALL_#ASTP_#V2.stp (STP)
- 2D чертежи ZEI_PRD_AC_50478-NozzleChamberVario-001_#SALL_#ADWG_#V2.dwg (DWG)
- 2D чертежи ZEI_PRD_AC_50478-NozzleChamberVario-001_#SALL_#ADXF_#V2.dxf (DXF)
